Как важен контроль!

Новый эталонный усилитель мощности soulution обеспечивает работу всех динамиков и устанавливает новые стандарты по уровню шума, фазовым искажениям, подавлению синфазного сигнала и искажениям.

Ключевые особенности

Импульсный источник питания (4 × 600 ВА, пиковая мощность 4 × 2100 ВА)
Импульсный ток более 400 ампер
Минимальное изменение фазы (<0,2° при 20 кГц) в аудиодиапазоне
Сверхмалошумящая схема < -165 дБВ (относительная плотность шума на входе)

Основные моменты

Макет

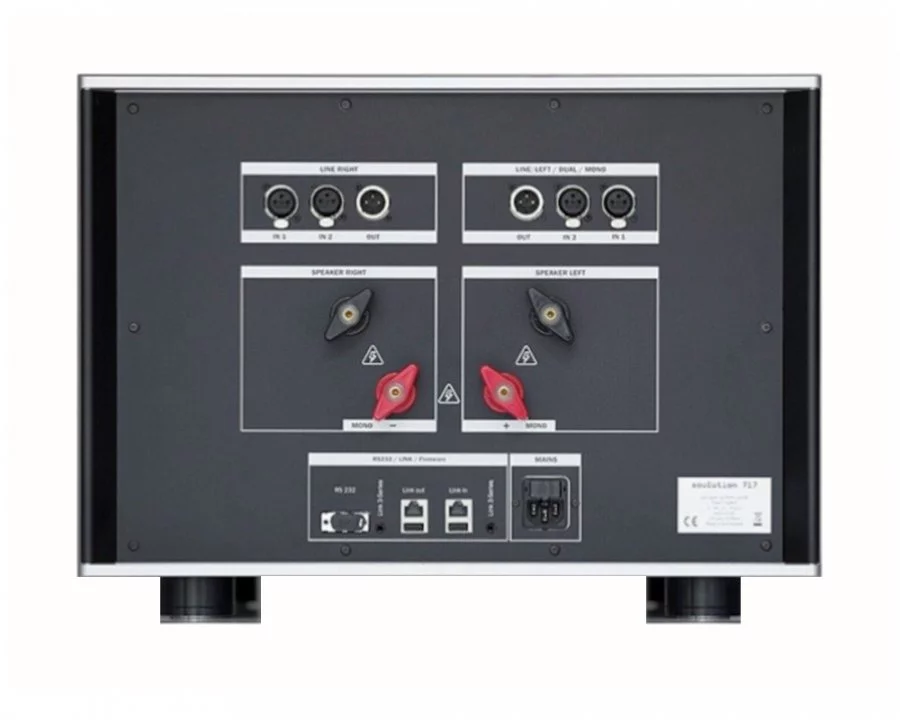

Усилитель мощности 717 (включая блоки питания) был спроектирован так, чтобы иметь полностью двухмонографическую компоновку. Левый и правый каналы имеют свою печатную плату и, таким образом, полностью отделены друг от друга. Это приводит к гораздо лучшему разделению каналов (> 120 дБ), чем в предыдущих моделях.

Входной каскад
Инновационный входной каскад усилителя мощности 717 обеспечивает исключительное подавление синфазных помех без ущерба для входного каскада из-за шума. Это достигается с помощью распараллеленных инструментальных усилителей, рассчитанных на широкую полосу пропускания (20 МГц), низкий уровень шума и оптимальное подавление синфазных помех (CMMR>105 дБ). Это гарантирует, что даже самые слабые музыкальные сигналы могут быть должным образом приняты усилителем мощности 717.

Ступень напряжения
Для всех схем усилителей с отрицательной обратной связью лучше иметь больший коэффициент усиления по петле, при условии, что схема остается стабильной. Благодаря полосе пропускания более 2 МГц, коэффициенту усиления по петле более 120 дБ (на постоянном токе) и сверхлинейной цепи обратной связи 717-я модель устанавливает новый стандарт в области фазовой когерентности и искажений.

Текущий этап
В каскаде усилителя тока используются 16 силовых транзисторов на канал, работающих в классе AB. Интеллектуальная схема управления током смещения измеряет мгновенный ток каждого отдельного транзистора и регулирует ток холостого хода, обеспечивая оптимальные и идентичные рабочие условия. Модель 717 сочетает в себе превосходную микродинамику с впечатляющей выходной мощностью. Легко достигаются короткие импульсы тока силой 400 А и более. В целях безопасности непрерывный выходной ток ограничен значением 32 А на канал.

Источник питания
Четыре импульсных модуля питания с ультравысокой пиковой мощностью (2100 Вт в течение 5 секунд) обеспечивают питание для выходных напряжений выходного каскада. Выходное сопротивление регулируемого источника питания остается сверхнизким во всем соответствующем диапазоне частот, что позволяет обойтись без больших накопительных конденсаторов. Распределенные локальные источники питания с высокоэффективными преобразователями постоянного тока в постоянный и малошумящими и быстродействующими линейными регуляторами, расположенными рядом с нагрузкой, питают малосигнальную часть микросхемы 717. Это обеспечивает минимальный уровень шума и кратчайшие пути прохождения сигнала в малосигнальной части микросхемы.
