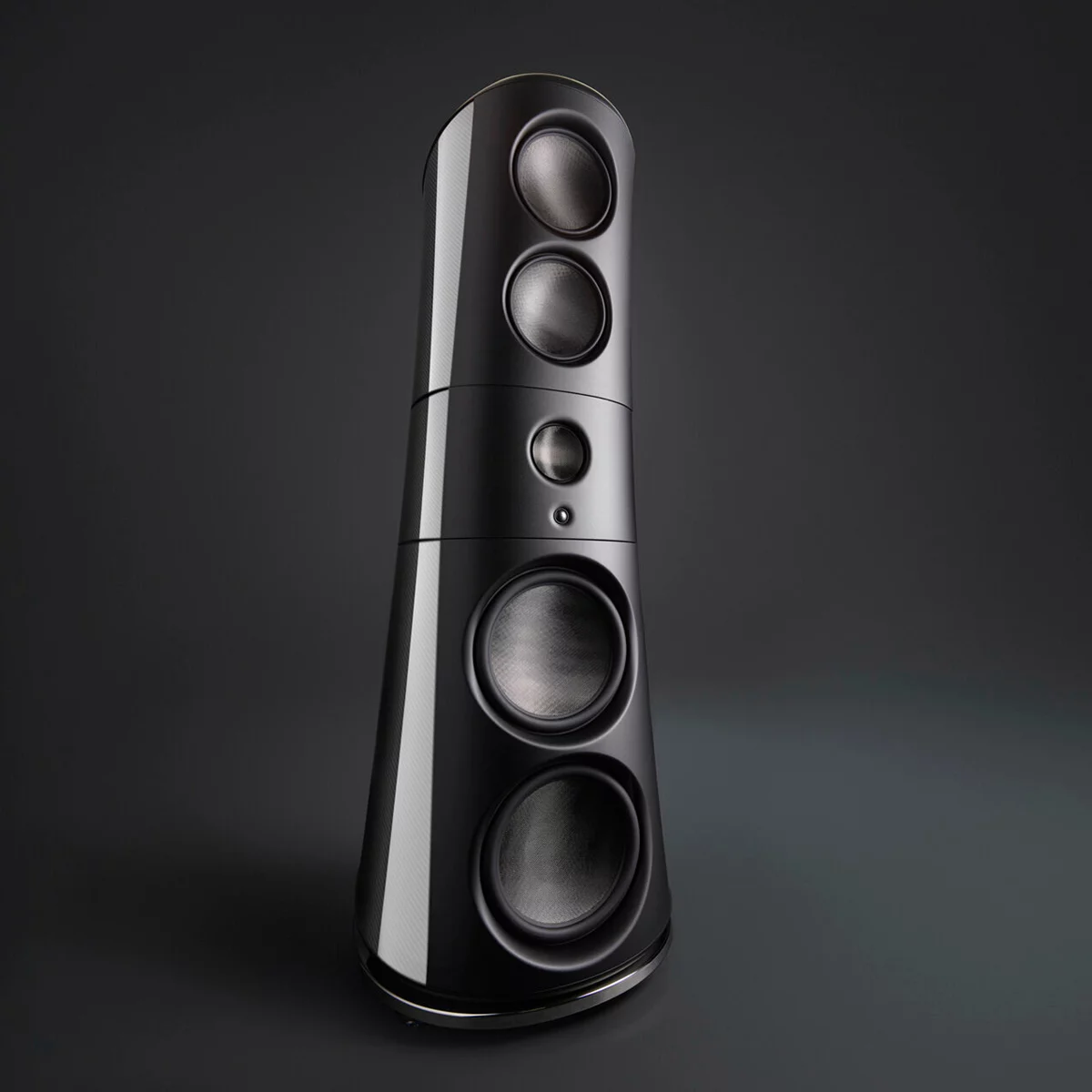

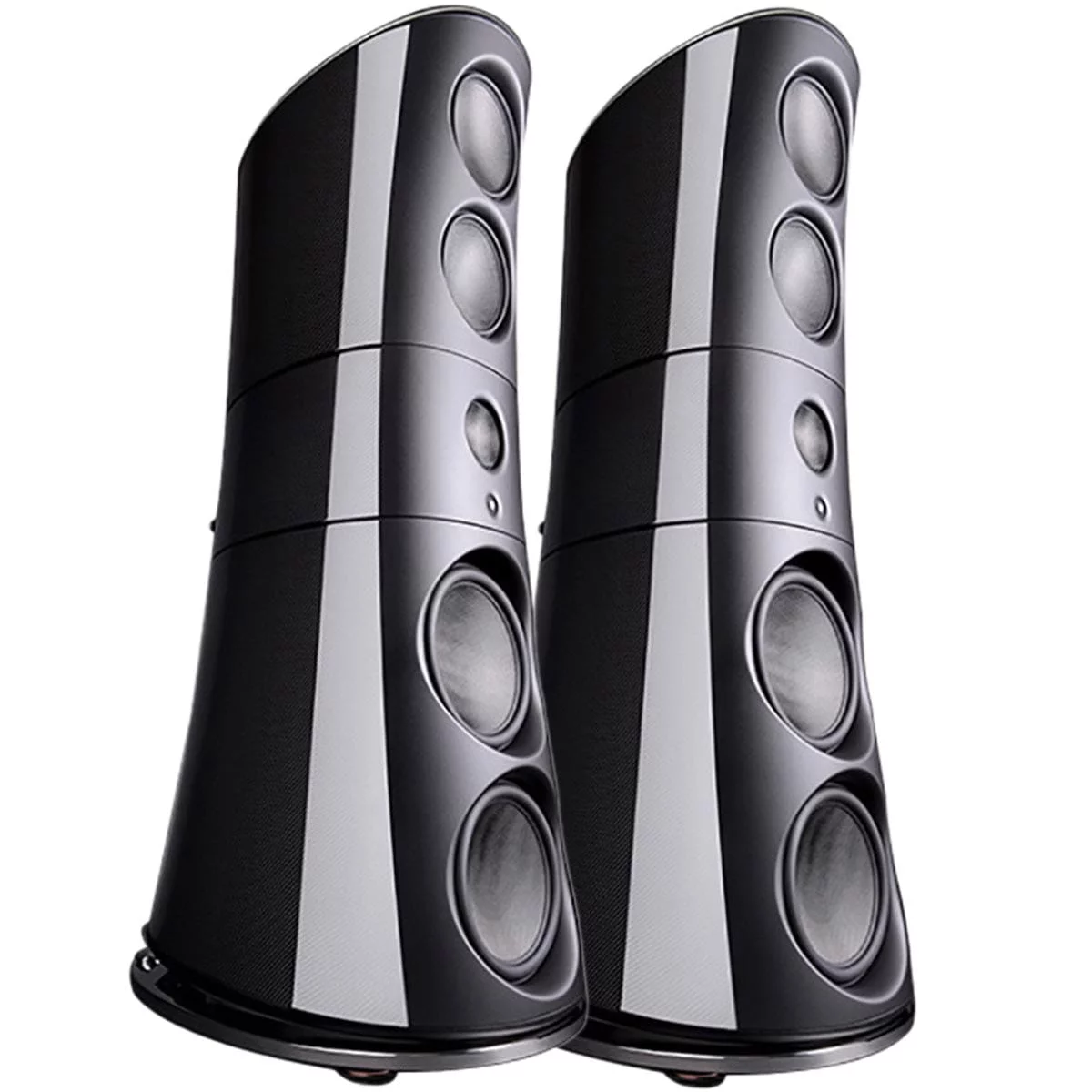

M9
Новая модель Magico M9, ставшая результатом нашего бескомпромиссного подхода к разработке динамических акустических систем, устанавливает новые стандарты музыкальности, прозрачности и точности воспроизведения. Эта четырехполосная напольная система с шестью динамиками оснащена первым в мире корпусом из углеродного волокна, сочетающим внутреннюю и внешнюю облицовку с революционным алюминиевым сотовым наполнителем. В комплект M9 входит современный аналоговый внешний активный кроссовер MXO. Это тщательно разработанное устройство, созданное собственными силами, обеспечивает разделение частот низких и средних басов. Кроме того, в M9 используются диффузоры Nano-Tec последнего поколения с алюминиевыми сотовыми сердечниками. Результат — это акустическая система, которая может воспроизводить интенсивные крещендо с неограниченной мощностью, но при этом передавать самые тонкие музыкальные пассажи с прозрачностью и потрясающей микродинамической детализацией.
Корпус

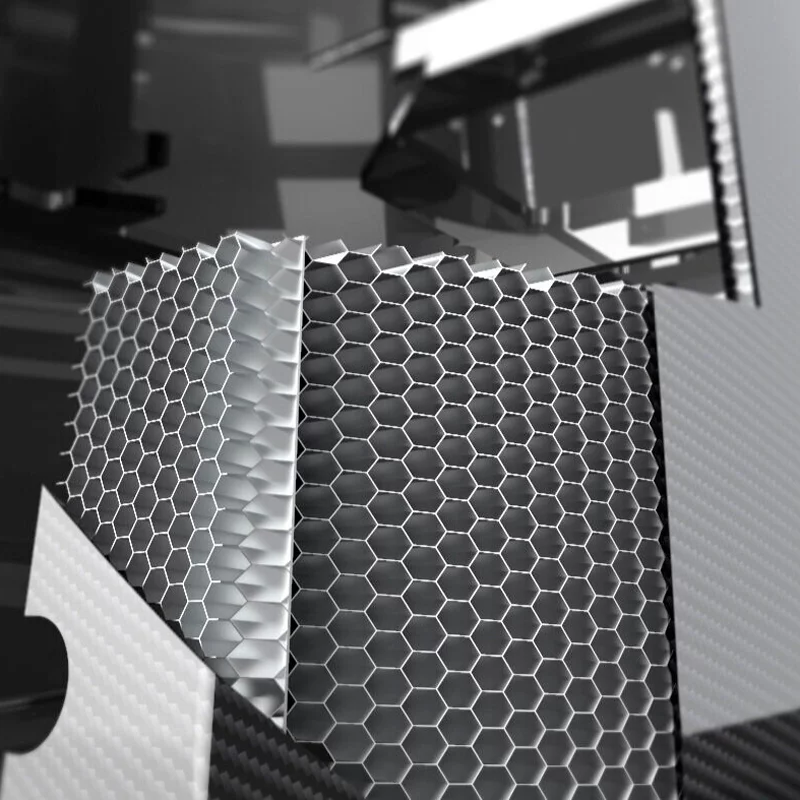

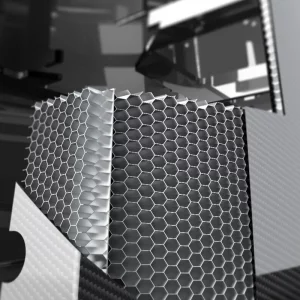

Контроль вибрации корпуса без накопления энергии остается одной из самых сложных задач в проектировании акустических систем. Стремление к совершенству в области корпусов побудило нас обратиться к новейшим достижениям материаловедения, компьютерного моделирования и тщательной сборки. Модель M9 — это новая веха на этом пути: первый в мире корпус акустической системы с внутренней и внешней обшивкой из углеродного волокна и алюминиевым сотовым сердечником. Эта технология снижает общий вес, но при этом удваивает жесткость конструкции.
Корпус также включает в себя нашу новейшую технологию демпфирования ограниченных слоев с использованием аэрокосмических композитных материалов, а также знакомые элементы конструкции Magico, в том числе перегородку из авиационного алюминия 6061 T6 и продольные натяжные стержни.

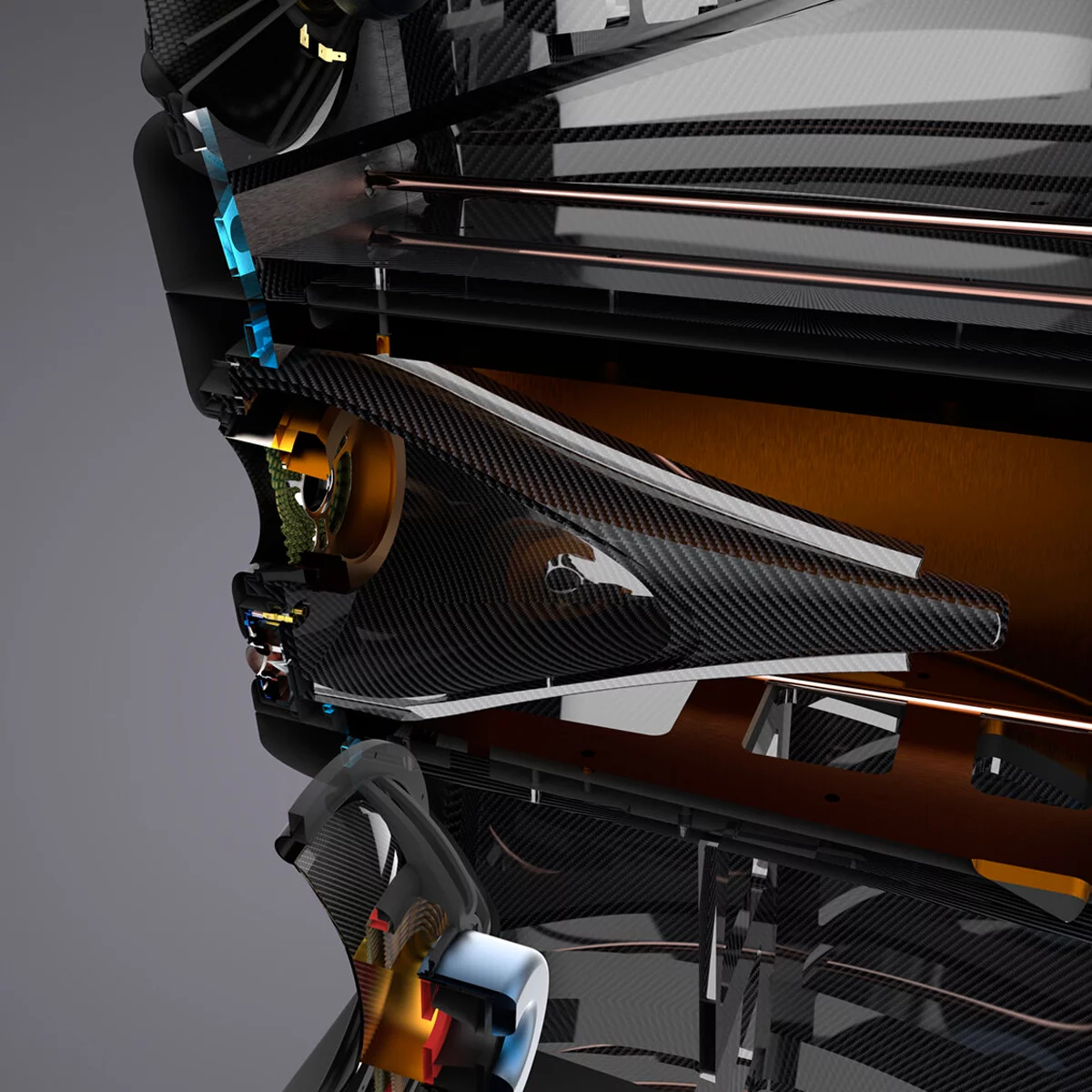

С помощью моделирования методом конечных элементов мы откалибровали корпус органической формы, чтобы подавить нежелательные резонансы и свести к минимуму эффекты дифракции с помощью тщательно обработанной алюминиевой передней перегородки. Звуковые волны от динамиков распространяются беспрепятственно, создавая звуковое поле, повторяющее пространство для записи. M9 выглядит внушительно, но в плане акустики он полностью незаметен.
Твитер и конусы
Компания Magico давно признала, что изгиб и деформация мягкого купола высокочастотного динамика при непоршневом движении приводят к масштабным искажениям. Новый высокочастотный динамик в M9 оснащен еще более совершенным 28-миллиметровым купольным динамиком из бериллиевого сплава с алмазным напылением. Невероятно жесткий и легкий купольный динамик из бериллиевого сплава покрыт алмазом, который был нанесен методом химического осаждения из газовой фазы. Это позволило нам разработать первый в мире 28-миллиметровый купольный динамик из бериллиевого сплава с улучшенными характеристиками, но без увеличения веса, которое обычно происходит при использовании алмаза. Новый привод обеспечивает высокочастотное воспроизведение с исключительной точностью и еще более тонкой микродинамикой, раскрывая музыкальные детали с еще большей четкостью. Каждый диффузор в M9 изготовлен по нашей технологии Nano-Tec восьмого поколения, в которой впервые в мире используется алюминиевый сотовый сердечник, зажатый между слоями графена и углеродного волокна. Алюминиевые соты превосходят предыдущие разработки и представляют собой настолько жесткий материал, что для придания формы 15-дюймовым диффузорам требуется давление в 26 500 фунтов (12 000 кг). Эта дополнительная жесткость выводит резонансные частоты далеко за пределы слышимости, практически не требуя демпфирования. Графен, отличительная особенность конусов Nano-Tec, представляет собой гексагональную решетку из атомов углерода толщиной всего в один атом. Графен сочетает в себе невероятную жесткость и самую высокую прочность на разрыв среди всех известных науке материалов — примерно в 40 раз выше, чем у углеродистой стали. Усовершенствования восьмого поколения обеспечивают беспрецедентную прочность при максимально приближенном к чисто поршневому движении. Когда конусный динамик воспроизводит интенсивные музыкальные пики, температура звуковой катушки может за секунду подняться более чем на 100 °F (40 °C). Из-за нагрева сопротивление звуковой катушки постоянному току может удвоиться, что приведет к изменению кривой частотной характеристики и сжатию звука на целых 3 дБ — существенная нелинейность. Динамики M9 преодолевают эти искажения благодаря увеличенным вентилируемым звуковым катушкам (диаметром 3, 4 и 5 дюймов), изготовленным из чистого титана для повышения жесткости, устойчивости к вихревым токам, лучшего контроля над диффузором и более быстрого отвода тепла.
Динамики
Динамики Magico Nano-Tec обеспечивают абсолютный контроль над движением звуковой катушки за счет подвешенной звуковой катушки в магнитном контуре огромной мощности. Необычайно большие неодимовые кольцевые магниты, магнитная энергия которых в 16 раз превышает магнитную энергию феррита на единицу объема, образуют магнитную систему. В качестве дополнительной меры против асимметрии в динамиках используется соответствующий магнит сверху, что обеспечивает выходную мощность до 120 дБ на расстоянии 1 метра без искажений.
Новый 6-дюймовый среднечастотный динамик (x1) оснащен 3-дюймовой звуковой катушкой, которая обеспечивает линейную отдачу вплоть до 120 дБ УЗД на расстоянии 1 метра. Это позволяет добиться невероятно низкого уровня искажений во всем рабочем диапазоне динамика.
Новый 11-дюймовый среднечастотный динамик (x2) оснащен 4-дюймовой звуковой катушкой с неодимовым кольцевым магнитом класса N48H необычного размера: диаметр 120 мм, высота 8 мм, а также вторым таким же магнитом сверху для полного контроля движения звуковой катушки.
Новый 15-дюймовый басовый динамик (x2) оснащен 5-дюймовой звуковой катушкой с необычно длинным воздушным зазором в 36 мм, который обеспечивает огромный линейный ход ±15 мм при высокой чувствительности.
Динамики M9 — это настоящее современное решение и самые передовые динамические динамики, когда-либо выпускавшиеся компанией Magico.
Кроссовер
Новый аналоговый кроссовер Magico (MXO) был разработан на нашей собственной платформе для управления частотой среза между 15-дюймовым низкочастотным и 11-дюймовым среднечастотным динамиками.
При такой низкой частоте для пассивного кроссовера потребовались бы огромные катушки индуктивности и конденсаторы, что привело бы к значительным потерям. Тщательно продуманная конструкция MXO имеет полностью сбалансированную дискретную топологию с фильтрами Линквица — Райли, обеспечивающими крутой спад на 24 дБ на октаву на частоте кроссовера 120 Гц. Прецизионные ступенчатые аттенюаторы обеспечивают регулировку каждого выхода с шагом 0,5 дБ, при этом используется запатентованная технология, обеспечивающая чистоту сигнала. Открытая архитектура позволяет использовать дополнительные топологии фильтров. Шасси внешнего блока питания преобразует переменный ток и обеспечивает активное регулирование для каждой части схемы.
Для пары акустических систем M9 требуются два стереофонических или четыре монофонических усилителя. ВЧ-динамик, среднечастотный динамик и динамик для воспроизведения средних и низких частот M9 управляются трехполосным пассивным кроссовером с фильтрами Линквица — Райли с акустической целью 24 дБ на октаву. Конструкция кроссовера Magico с эллиптической симметрией обеспечивает максимальную полосу частот при минимальных искажениях интермодуляции.
Комплектация динамиков:
1,1-дюймовый (2,8 см) купольный твитер из бериллиевой бронзы с алмазным напылением (x1)
6-дюймовый конус Magico Nano-Tec 8-го поколения с алюминиевым сотовым сердечником (x1)
11-дюймовые конусы Magico Nano-Tec 8-го поколения с алюминиевым сотовым сердечником (x2)
15-дюймовые конусы Magico Nano-Tec 8-го поколения с алюминиевым сотовым сердечником (x2)
Чувствительность: 94 дБ
Полное сопротивление: 4 Ом
Частотная характеристика: 18 Гц – 50 кГц
Потребляемая мощность: от 20 Вт (мин) до 2000 Вт (макс.)
Размеры:
Громкоговоритель: 80 ”H x 40 ” D x 29” W (203 x 102 x 74 см)
Кроссовер MXO: 8 ”H x 18 ” D x 20” W (20 x 46 x 51 см)
Кроссовер MXO источник питания: 8 ”H x 18 " D x 20” W (20 x 46 x 51 см)
Вес:
Громкоговоритель: 1000 фунтов (454 кг) каждый
Кроссовер MXO: 40 фунтов. (18 кг)
Блок питания MXO Crossover: 60 фунтов. (27 кг)
Характеристики Magico M9
Конструкция: 4-полосная
Динамик ВЧ: 1,1-дюймовый бериллиевый купольный твитер
Динамик СЧ: 6-дюймовый среднечастотный динамик
Динамики МБ: два 11-дюймовых мидбасовых динамика
Динамики НЧ: два 15-дюймовых басовых динамика
Чувствительность: 94 дБ
Импеданс: 4 Ом
Диапазон частот: 18 Гц – 50 кГц
Габариты: М9 51см x 102см x 203см
Габариты: МХО 20см x 46см x 51см
Габариты блока питания МХО: 20см x 46см x 51см
Вес М9: 454 кг (каждая)
Вес МХО: 18 кг
Вес блока питания МХО: 27 кг
