A1 - Обзор
Модель Musical Fidelity A1 стала одним из самых классических усилителей Hi-Fi как по внешнему виду, так и по техническим характеристикам. Выпущенный в 1985 году, он быстро завоевал популярность благодаря своей способности управлять одними из самых сложных акустических систем того времени, несмотря на то, что это был довольно маломощный интегральный усилитель. Но все дело было в том, что он работал в чистом классе А, имел превосходную и тщательно продуманную дискретную симметричную топологию и использовал только компоненты высочайшего качества. Модель A1 показала, что усилители — это не только высокая мощность.
Благодаря огромному успеху модель A1 за прошедшие годы неоднократно переиздавалась и выпускалась в новых версиях.
В 2023 году, впервые с момента выхода оригинальной модели, мы сохранили все технические характеристики, внешний вид и схемы версии 1985 года для тех, кто пропустил первую версию. Благодаря обновленному трансформатору, источникам питания и современным малошумящим компонентам мы вдохнули новую жизнь в эту модель и с гордостью представляем ее обновленную версию спустя три десятилетия.
Технический обзор
Усилитель A1 построен на полностью дискретной и симметричной топологии класса А. Он способен выдавать 25 Вт чистой мощности в классе А при нагрузке 8 Ом и максимальном выходном токе 25 А. Несмотря на то, что эти показатели могут показаться довольно скромными, способность выходного каскада работать с акустическими системами, требующими бережного обращения, сама по себе является маленьким чудом. Усилитель работает в динамическом классе А, и если ток в режиме класса А превысит допустимый, он автоматически переключится в режим класса В. Таким образом, он плавно «переходит» (а не «включается») в режим работы класса B, временно допуская дальнейшее потребление необходимого тока.
Блок питания

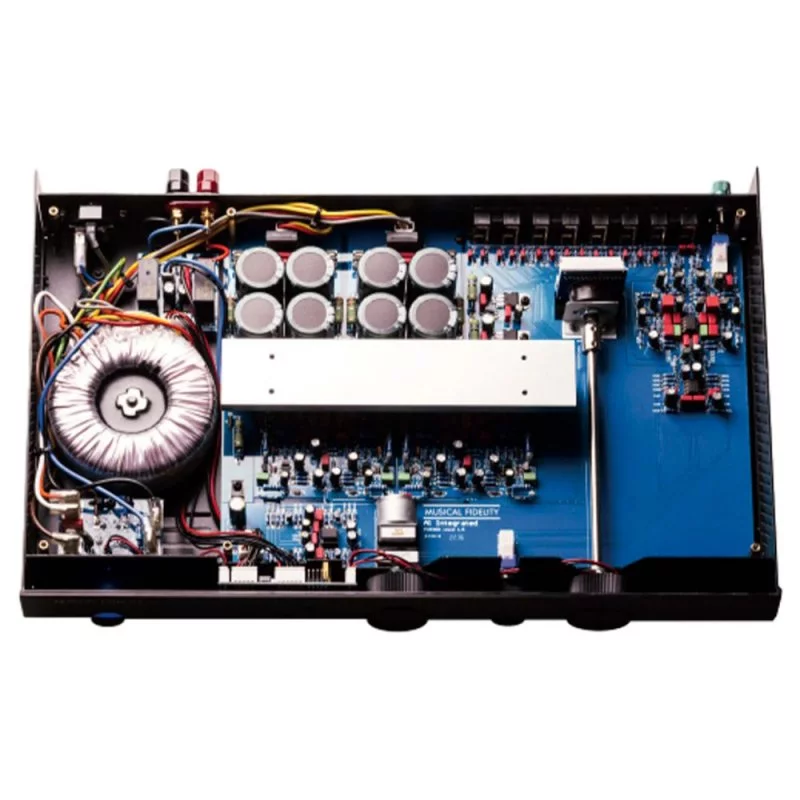

В новой модели A1 установлен обновленный трансформатор с более эффективными обмотками «двойной монорельс» вместо общих (как в оригинальной модели 1985 года). Каскады усилителя питаются от полностью независимых левого и правого блоков питания, что обеспечивает лучшую передачу мощности и стереоизображения, а каждый усилитель мощности теперь имеет удвоенную мощность, что снижает уровень пульсаций и шума.
Благодаря более высокому КПД и обновленным компонентам снижен уровень шума и тепловыделения трансформатора. Основные источники питания отфильтрованы для улучшения стабилизации и снижения скачков напряжения при включении.
Предварительный усилитель
Схема малошумящего предусилителя такая же, как в оригинальной модели 1985 года, и, как мы уже отмечали выше, значительно выигрывает за счет улучшенных, полностью сглаженных и стабилизированных источников питания.
Среди заметных изменений, которые сразу бросаются в глаза, — добавление нового переключателя «прямого» режима на этапе предусилителя. С помощью этого переключателя можно полностью отключить блок усиления перед регулятором громкости, что снизит усиление примерно на 10 дБ. Эта функция особенно полезна при работе с современными цифровыми источниками с высоким выходным сигналом, так как позволяет точно настроить диапазон потенциометра громкости и обеспечить работу с чувствительными акустическими системами.
Кроме того, был значительно усовершенствован сам регулятор громкости: теперь вместо него установлен высококачественный потенциометр серии ALPS RK. Этот компонент обеспечивает превосходную производительность и повышенную точность. Кроме того, теперь регулятор громкости оснащен электроприводом, что позволяет регулировать громкость, не вставая с дивана, с помощью нового пульта дистанционного управления, входящего в комплект.
Фонокорректор
В A1 используется дискретный входной каскад в режиме тока для усиления сигнала с картриджей MC и MM с минимальным уровнем шума. Для дальнейшего усиления и выравнивания по стандарту RIAA используется малошумящий каскад преобразования тока в напряжение. Автоматическое согласование входного импеданса с выбранным входом MC, а также увеличенный коэффициент усиления повышают универсальность фонокорректора A1.
Возвращение настоящей классики Hi-Fi
У A1 есть один секрет. Секрет прост: он воспроизводит музыку. Звук получается мягким и плавным, он создает прекрасную атмосферу вокруг натуральных инструментов. Особенно в небольших и средних помещениях, где установлены две отличные двухполосные колонки. Это не топовая система, но меломаны оценят ее возможности.
Кроме того, это не тот продукт, который хочется прятать. Идеальный пример того, что форма следует за функцией. Огромные радиаторы не только определяют внешний вид A1, но и необходимы для его работы. По-настоящему уникальный продукт как снаружи, так и внутри.
У A1 приятный, теплый, насыщенный и волнующий звук. Никакой резкости. Никаких зернистостей. Только чистая музыка. Звук не становится мутным и, несмотря на меньшую мощность, легко воспроизводится на сложных акустических системах. Звук остается чистым вплоть до предельной мощности. То, что делает A1, — это то, что и должно делать Hi-Fi: воспроизводить музыку, чистую и простую.
A1 through time - усовершенствования по сравнению с оригиналом
- Обновленный трансформатор с более эффективными обмотками типа “двойной монорельс”
- Высококачественный и обновленный потенциометр серии ALPS RK в качестве регулятора громкости
- Добавлен ИК-пульт дистанционного управления для регулировки громкости
- Блок усиления перед регулировкой громкости полностью регулируется с помощью "прямого” переключателя (-10 дБ)
- Все транзисторы, включая устройства вывода, являются тщательно подобранными современными аналогами
- Все конденсаторы в сигнальном тракте изготовлены из полипропилена (PP)
- Резисторы изготавливаются из современных малошумящих металлических пленок
- Внимание уделяется тому, чтобы не изменять спецификации каких-либо компонентов по сравнению с оригинальными, но обновлять их до современных аналогов с длительным сроком службы
- Компоновка точно соответствует оригиналу в пределах секций схемы на печатной плате
- Улучшена компоновка секций схемы, в частности отдельных источников питания и усилителей мощности
- Фоновый каскад и предусилитель улучшены для снижения уровня шума.
A1 вкратце
- Чистая мощность класса A 25 Вт при 8 Ом
- Дискретная симметричная топология
- Планарные аудиотранзисторы с максимальной выходной мощностью 25 А
- Динамический класс A плавно переходит (не переключается) в класс B, пропуская больший ток по мере необходимости
- Поэтому сложные динамики работают без проблем
- Обновленный трансформатор с обмотками “двойной моно-разъемной рейки”
- Полностью независимые левый и правый источники питания
- Каждый усилитель мощности теперь имеет двойную мощность питания
- Снижен уровень шума трансформатора и тепловыделения
- Фильтрованные основные источники питания
- Блок усиления перед регулятором громкости можно полностью обойти с помощью “прямого” переключателя
- Высококачественный и обновленный потенциометр серии ALPS RK
- Малошумящая схема предусилителя TL071 JFET
- Входной каскад фонометра с дискретным токовым режимом MM/MC
- Малошумящий преобразователь тока в напряжение для дальнейшего усиления и выравнивания RIAA
- Автоматическое согласование входного сопротивления (номинальное 1 КОМ) для MC вместе с увеличенным коэффициентом усиления
- Оригинальный (1985 г.) внешний вид A1 и схемы с современными улучшениями
- Для увеличения громкости добавлено дистанционное управление
- Современные обновленные компоненты с низким уровнем шума

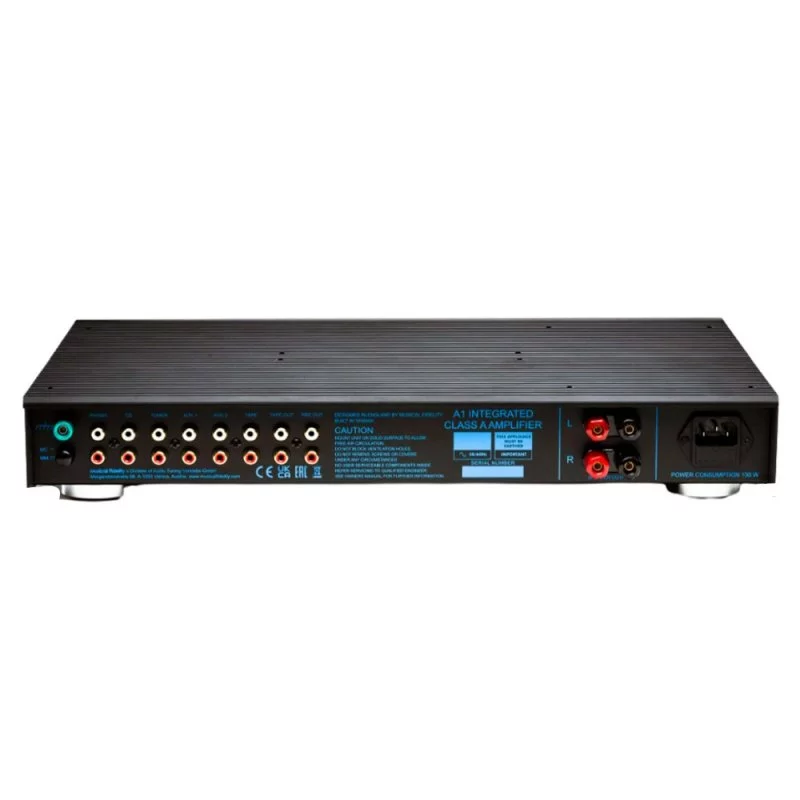

Интегральный усилитель Musical Fidelity A1
