ЦАП Nu-Vista — обзор

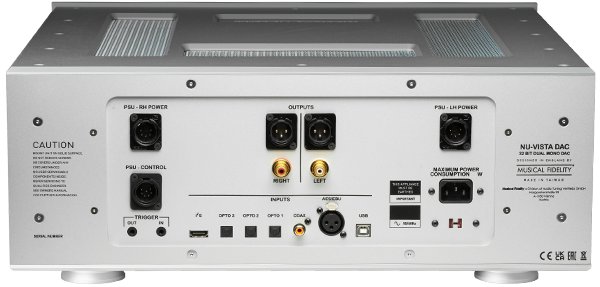

ЦАП Nu-Vista — это наш новый флагманский ЦАП, созданный на основе получившей признание критиков 32-битной архитектуры ЦАП ESS HyperStream II. В ЦАП Nu-Vista используется наша знаменитая схема Nuvistor: в каждом канале есть полностью сбалансированный каскад из триодных ламп Nuvistor 7586, подключенных к дискретному буферному усилителю класса А. ЦАП оснащен выходами RCA и XLR, 3 оптическими и 1 коаксиальным входом SPDIF, 1 входом USB и 1 входом AES/EBU. Также имеется вход I2S для будущего CD-плеера Nu-Vista, о котором пока не объявлено!

Технический обзор

Опираясь на наши знания и опыт работы с чипами Sabre ESS, мы создали ЦАП Nu-Vista с двумя чипами ES9038Q2M в режиме двойного дифференциального кодирования для безупречной монофонической конструкции. Благодаря этим преобразователям ЦАП Nu-Vista поддерживает файлы с частотой до 768 кГц в форматах PCM и DSD256 через DoP и собственный формат DSD512 через USB, что позволяет воспроизводить любые цифровые файлы, которые вы можете купить или скачать. Входы SPDIF также значительно улучшены и теперь поддерживают MQA (до 384 кГц) и DSD (DoP 64)! Опираясь на наши знания и опыт работы с чипами Sabre ESS, мы создали ЦАП Nu-Vista на базе двух чипов ES9038Q2M в режиме двойного дифференциального кодирования для безупречного воспроизведения в монорежиме. Благодаря этим преобразователям ЦАП Nu-Vista поддерживает файлы с частотой дискретизации до 768 кГц в форматах PCM и DSD256 через DoP, а также собственный формат DSD512 через USB, что позволяет воспроизводить любые цифровые файлы, которые можно купить или скачать. Также значительно улучшены входы SPDIF: теперь они поддерживают MQA (до 384 кГц) и DSD (DoP 64)!

Цифровая архитектура

Мы используем регулятор с чрезвычайно низким уровнем шума и пульсаций, разработанный специально для высокопроизводительных аудиосистем и оптимизированный для воспроизведения звука с высоким разрешением благодаря революционной архитектуре с двумя регуляторами. Включение устройства подавления джиттера во временной области обеспечивает превосходное соотношение сигнал/шум и коэффициент нелинейных искажений + шум, а также невероятно детализированную переходную характеристику. Цифровой звук — это искусство владения временем. Благодаря нашей запатентованной тактовой схеме нам удалось добиться непревзойденного уровня джиттера — менее 100 фемтосекунд. Это превосходит показатели многих известных и уважаемых аудиофильских тактовых генераторов! Среди других усовершенствований в секции ЦАП — возможность повышения частоты дискретизации и изменения тактовой частоты, а также режим обхода режима повышения частоты дискретизации. 16-ядерные процессоры XMOS и CPLD MAX II от Altera обеспечивают достаточный запас мощности для выполнения этих операций, а также для работы цифровых фильтров, в том числе нашего нового фирменного фильтра для оптимальной переходной характеристики, и обработки MQA.

Легендарная секция Nu-Vista

Никогда прежде в истории Hi-Fi ламповые усилители Nuvistor не сочетались с ультрасовременными полностью сбалансированными дискретными технологиями и сложной современной цифровой архитектурой. Секция ЦАП напрямую подключена к высокопроизводительному полностью дифференциальному аналоговому каскаду с потрясающими техническими характеристиками. Каждый канал имеет собственный полностью сбалансированный выходной каскад Nuvistor с триодными лампами Nuvistor 7586, работающими в полностью дискретном режиме класса А. Мощь Nuvistors используется в качестве превосходного низкоимпедансного выходного каскада со сверхнизким уровнем искажений и невероятно низким уровнем шума. Но технические характеристики — это еще не все. Шелковисто-гладкий звук с потрясающей скоростью нарастания и непринужденностью, сохраняющий всю свою энергичность и четкость, без резкости и натянутости. Именно этого мастерски добивается ЦАП Nu-Vista. С чем часто не справляются другие ЦАП.

Повышение частоты дискретизации, пересинхронизация и цифровые фильтры

Для пересинхронизации используется CPLD MAX II (комплексное программируемое логическое устройство) от Altera, которое в сочетании с микроконтроллером XMOS обеспечивает высококачественную обработку технологий PCM, DSD и MQA. Для сигналов PCM можно по отдельности включать и выключать повышающую дискретизацию и пересинхронизацию. Для DSD и MQA используются собственные настройки и фильтры для каждого формата. Для сигналов PCM ЦАП Nu-Vista имеет восемь цифровых фильтров на выбор. Один из них — наш фирменный цифровой фильтр с оптимальными переходными характеристиками. В этом фильтре мы пожертвовали частотными характеристиками ради оптимальных характеристик во временной области, что привело к небольшому спаду частоты на 20 кГц, но при этом к отсутствию предзвона и послезвона.

Обходной режим передискретизации

Для воспроизведения звука сверхвысокого разрешения мы пошли дальше и создали режим обхода передискретизации. При частоте дискретизации 705,6 кГц и 768 кГц цифровые фильтры передискретизации ЦАП отключаются, и ЦАП Nu-Vista переходит в режим обхода передискретизации. При таких сверхвысоких частотах дискретизации цифровой сигнал поступает непосредственно в блок ЦАП. По сути, это отключает всю оставшуюся фильтрацию, еще больше улучшая параметры звука и частотный спектр. Фильтр передискретизации — это самый большой по площади кремниевого кристалла цифровой «блок» в микросхеме ЦАП ESS. Уменьшая мощность этого блока, мы снижаем уровень шума встроенного блока питания и заземления, а следовательно, и уровень коррелированной с сигналом тактовой модуляции на кремниевом кристалле ЦАП ESS.

Музыкальная точность ради музыки

Таким образом, меломаны, которые просто хотят ощутить гипнотическое единение между слушателем и исполнителем, найдут его здесь. Просто оставьте все как есть и сразу почувствуйте, как музыка органично вписывается в общую картину: звук в целом приятный и чистый, высокие частоты абсолютно без зернистости и протяженные. Низкие частоты звучат бесконечно, с тактильной динамикой.
Когда вы заново знакомитесь со своей музыкальной библиотекой, в какой-то момент вам может захотеться узнать, что еще можно сделать, и послушать музыку с разных сторон. Именно в такие моменты возможности настройки, опции и параметры превращают ЦАП Nu-Vista в мощное профессиональное устройство. Исследуйте звуковую сцену с повышением частоты дискретизации или без него. Посмотрите, что дает пересинхронизация, и погрузитесь в процесс. Выбирайте между 7 различными цифровыми фильтрами или нашим любимым фильтром с оптимальными переходными характеристиками.
Если у вас есть файлы сверхвысокого разрешения, вы сможете оценить возможности ЦАП Nu-Vista в режиме обхода передискретизации.

Сверхтихие силовые трансформаторы

В цифро-аналоговом преобразователе Nu-Vista мы продолжаем совершенствовать наши сверхтихие силовые трансформаторы. Розетки промышленного класса с фильтром электромагнитных помех и блокиратором постоянного тока устраняют помехи и гудение трансформатора. Тороидальный трансформатор в герметичном корпусе с низким уровнем насыщения сердечника идеально подходит для аудиосистем и особенно для цифрового аудио благодаря чрезвычайно низкому уровню электромагнитного излучения. Источники питания для цифровых и аналоговых схем тщательно разделены, что обеспечивает защиту и изоляцию аналогового усилителя и буферных каскадов от возможных высокочастотных помех.

Дополнительное обновление: блок питания Nu-Vista Uni

При желании ЦАП Nu-Vista можно запитать от блока питания Nu-Vista Uni (который выйдет в 2024 году). Это позволит снизить уровень шума за счет переноса сетевого блока питания из основного устройства в отдельный корпус. Мы используем дополнительное пространство для установки фильтров на входе и выходе, что обычно невозможно в устройствах, собранных в одном корпусе. Это снижает нагрузку на источники питания и практически полностью исключает попадание сетевых помех в чувствительные аудиосхемы. Блок питания оснащен светодиодными индикаторами включения и режима ожидания и управляется с передней панели основного блока. Если требуется полная изоляция от сети, блок питания оснащен установленным на задней панели механическим тумблером для полного отключения питания.

Героическое качество сборки

Как и все устройства Nu-Vista, они отличаются бескомпромиссно жесткой и прочной конструкцией в лучших традициях Musical Fidelity. Передняя и боковые панели изготовлены из фрезерованных экструдированных алюминиевых профилей и имеют очень большой вес. ЦАП Nu-Vista практически не подвержен влиянию вибраций окружающей среды. То же самое можно сказать и об электромагнитной устойчивости. Массивный алюминиевый корпус действует как клетка Фарадея. Он защищает невероятно чувствительный фонокорректор от внешних электромагнитных полей. В комплект также входит пульт дистанционного управления Nu-Vista, который представляет собой обновленную версию обычных пультов в стиле Nu-Vista. Он изготовлен из цельного куска материала, по ощущениям напоминает переднюю панель устройства, имеет мощный луч и работает от легко заменяемых батареек типа ААА.

Nu-Vista от Musical Fidelity

Серия Nu-Vista — это результат многолетней работы, в которую компания Musical Fidelity вложила всю свою любовь. Великолепная лампа Nuvistor так и не получила широкого распространения в аудиотехнике. До начала 1990-х годов, когда Энтони Майклсон и его небольшая компания Musical Fidelity, располагавшаяся тогда к западу от Лондона, в ремесленном городке Уэмбли, начали выпускать усилители с лампами Nuvistor. Они выпускались ограниченным тиражом и почти сразу были распроданы. Эти иконы аудиоиндивидуализма по-прежнему высоко ценятся. Теперь, когда Musical Fidelity перешла к новым владельцам, мы намерены и дальше творить историю.

ЦАП Nu-Vista объединяет цифровые и аналоговые технологии Nuvistors. Цифро-аналоговые преобразователи, в отличие от аналоговых ламповых устройств, создают свои собственные проблемы при проектировании. Они работают в разных областях, у них свои требования, и к ним нужно подходить соответствующим образом. В Musical Fidelity мы всегда придерживались самых высоких стандартов при проектировании и компоновке печатных плат. Мы не сторонники броского дизайна плат ради красоты. Дизайн и компоновка должны быть адаптированы под каждое приложение, хорошо измерены и звучать так, как задумано. Только в этом случае мы можем считать свою работу выполненной. На этом этапе мы даем слушателю возможность ощутить себя в студии звукозаписи, где исполнители находятся в голографическом пространстве своего дома в режиме реального времени. Мы надеемся, что вы получите такое же удовольствие от прослушивания, какое получили мы при создании.

Кратко о ЦАП Nu-Vista

• Схема ЦАП: 32-разрядный Hyperstream II
• Микросхема ЦАП: 2x ES9038Q2M (двойной дифференциал)
• Малошумящая схема Nu-Vista класса A.
• 8 нувисторов 7586 в выходной цепи сбалансированного буфера
• 16-ядерные процессоры XMOS и CPLD MAX II Altera
• Переключаемая расширенная повторная синхронизация
• Переключаемая повышающая дискретизация
• Обход избыточной дискретизации
• Выбираемые цифровые фильтры с запатентованным фильтром оптимальных переходных процессов
• Полное аппаратное декодирование MQA для входов USB и SPDIF
• Протестировано Roon
• Бесшумный силовой трансформатор
• Дискретная фильтрация мощности на входе и схема блокировки постоянного тока
• 1x асинхронный USB: частота до 768 кГц
• USB: DSD 256 (стерео DoP), DSD512 (стерео родной)
• 1x коаксиальный, 3x оптический SPDIF; 1x AES/EBU: до 24 бит/192 кГц
• 1x I2S для Nu-Vista CD 2
• 1x RCA, 1x балансные XLR-выходы: с возможностью переключения с переменной или фиксированной частотой
• Вход / выход триггера
• Дополнительное подключение для внешнего блока питания Nu-Vista Uni (приобретается отдельно)
• Цветной дисплей с цифровой информацией о воспроизведении, четким отображением выбранного входного сигнала и громкости
• Дисплей с регулируемой яркостью изображения
• Пульт дистанционного управления Nu-Vista “Передняя панель в вашей руке”

Лампы на нувисторе

Нувисторные лампы были изобретены в 1950-х годах для устранения многочисленных недостатков обычных ламп. В отличие от них, нувисторные лампы отличаются высокой надежностью, низким уровнем микрофонного эффекта, низким уровнем шума, стабильностью характеристик от партии к партии, компактностью, относительно низким энергопотреблением и отличными техническими характеристиками.

Одним из известных применений нувисторов была модель Ampex MR-70 — дорогостоящий студийный магнитофон, вся электронная часть которого была основана на нувисторах. Еще одним ограничением применения этой очень маленькой лампы были студийные микрофоны того времени, например AKG/Norelco C12a, в котором использовалась лампа 7586.

Позже он был использован в знаменитом студийном микрофоне Neumann U 47. Этот микрофон высоко ценился артистами по всему миру и использовался многими ведущими исполнителями, такими как Фрэнк Синатра, The Beatles и другими. Примечательно, что сейчас микрофон U47 с подставкой, кабелями и блоком питания можно купить на eBay за 10 999 долларов.

К сожалению, как раз в то время, когда разрабатывались варианты применения нувисторов, был изобретен транзистор, и для нувисторов все было кончено. Так продолжалось до тех пор, пока около пятнадцати лет назад компания Musical Fidelity не выпустила первую из своей революционной серии Nu-Vista. Эти легендарные устройства, выпущенные ограниченным тиражом, были распроданы за считаные месяцы. Сегодня, пятнадцать лет спустя, они продаются по очень высоким ценам на вторичном рынке благодаря прекрасному звучанию, качеству сборки и долговечности.
